[Tutorial] antena wifi 2 de 14 dbi , ilustrado ( direccional )

Tema en 'Cementerio De Temas' iniciado por jromero1975, 5 Jul 2009.

Estado del Tema:
Cerrado para nuevas respuestas
  1. jromero1975

    jromero1975 Usuario Nuevo nvl. 1
    87/163

    Registrado:
    13 Jul 2006
    Mensajes:
    79
    Me Gusta recibidos:
    1
    hola nuevamente, aca les dejo otro tutorial de como fabricar tu antena wifi de bajo costo
    Y de 14 dbis

    materiales:

    -alambre de cobre de 2.5mm
    -una trozo de aluminio o cobre de 20 x 15 cmts
    -1 conector n hembra
    -1 pigtail n macho a sma macho (si tu router o ap el linskys no vale el sma)
    -2 trozos de tubos de 14,5mm
    -Taladro con un juego de brocas ( util para realizar las distintas perforaciones al reflector)
    -alicate
    -pie de metro ,regla, o huincha de medir
    - tornillos de 3mm con tuercas para el conector n
    -soldadora de estaño y estaño

    una imagen de las medidas de los cuadrados

    [​IMG]
    las medidas corresponden de centro a centro del alambre
    ahora ilustracion de como doblar el alambre:

    Cortamos unos 60 cm de alambre de cobre (con 50 seria suficiente pero preferible que sobre un poco), luego de cortar los 60 cm de alambre medimos desde uno de los extremos 30 cm osea la mitad y hacemos una marca en ese punto, luego usando el alicate lo doblamos 90 grados exactamente en ese punto vean la foto


    [​IMG]

    Ahora hagamos el primer par de cuadrados de la siquiente manera:

    Medimos 3.1 cm a partir del dobles que hicimos antes vean


    [​IMG]

    y nos queda


    [​IMG]

    Ahora medimos 6.2 cm a partir del dobles que acabamos de hacer


    [​IMG]

    y nos queda


    [​IMG]

    Ahora 3.1 y doblamos hacia la derecha visto desde la foto y queda


    [​IMG]

    3.1 y doblamos hacia abajo


    [​IMG]

    Ya casi tenemos el primer par. A partir del dobles medimos 6.2 cm y en ese punto doblamos hacia la derecha centro del alambre


    [​IMG]


    Y listo ya tenemos los primeros dos pares de cuadrados . ahora vienen mejores fotos

    Con el primer par de cuadrados listo procedemos a la realizacion del segundo par igualmente medimos 3.1 a partir del dobles inicial que hicimos a la mitad del alambre de 60 cm o centro.


    [​IMG]

    Y nos queda


    [​IMG]

    Ahora medimos 6.2 desde el dobles


    [​IMG]

    y doblamos alli


    [​IMG]

    Ahora medimos 3.1 y doblamos hacia arriba


    [​IMG]

    3.1 mas y hacia abajo ya casi lo tenemos.


    [​IMG]

    En el dobles medimos 6.2 y en ese punto doblamos hacia la izquierda de la foto (centro) y listo ya tenemos nuestro alambre , seguramente les sobrara un poco de cobre en las puntas deben cortar estos excedentes hasta lograr los 3.1 cm y les quedara finalmente algo como esto.


    [​IMG]

    Le he agregado un poco de termocontraible para evitar que se toquen los lados que se cruzan como pueden observar en la foto.tambien sirve huincha aislante.

    ahora soldamos unos trozos de alambre en el conector n

    [​IMG]


    cortamos unos trozos de 15mm de plastico o tubitos para mantener rigido en las puntas el alambre, esa es la distancia entre el alambre y el reflector de cobre




    [​IMG]

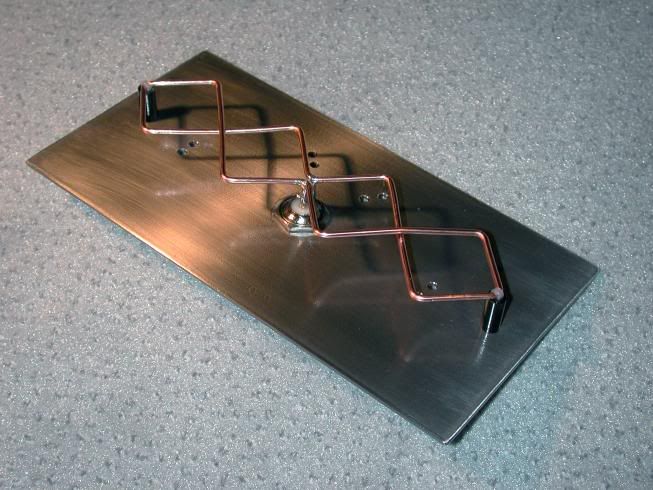

    asi te debe quedar terminada tu antena

    [​IMG]

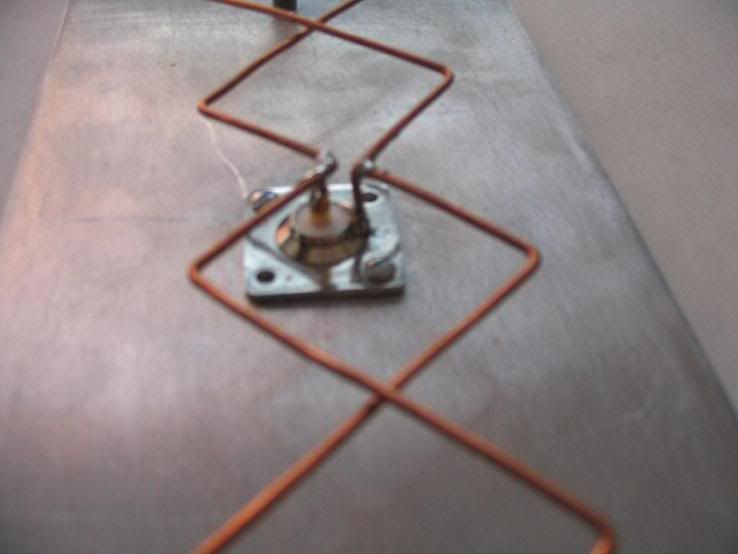

    asi va soldado el alambre en el conctor n chasis
    [​IMG]

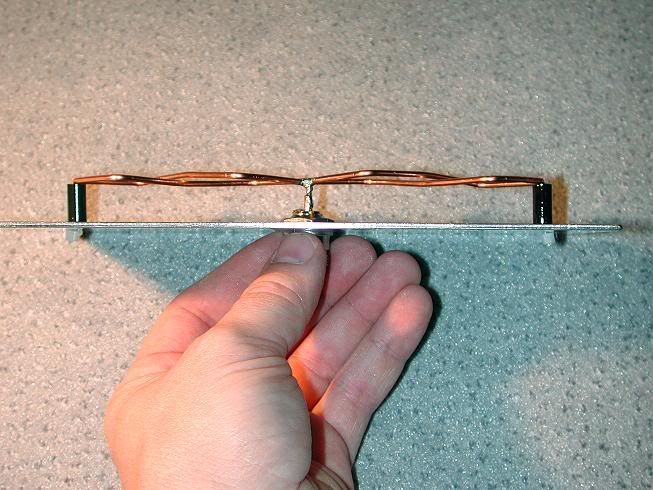

    otra vista de lanatena terminada y su separacion del reflector
    [​IMG]

    detalle de los tubos ubidos al reflector y el alambre
    [​IMG]

    una vista por detras de la antena
    [​IMG]

    la pueden colocar dntro de un recipiente plasico o en otro lugar , eso queda a su imaginacion

    [​IMG]
    [​IMG]


    bueno eso es todo

    SI LES GUSTO VOTEN POR ESTE TEMA
    Y ASI PONDRE OTRA ANTENA PERO CON UN PLATO SATELITAL


    ::portalnet::

  2. megonzalez

    megonzalez Usuario Nuevo nvl. 1
    1/41

    Registrado:
    28 Mar 2009
    Mensajes:
    16
    Me Gusta recibidos:
    0
    No se si estoy en lo correcto... pero por lo que tengo entendido lo ideal es que la salida de la antena no se vaya a tierra GND, por que pierdes impedancia. Mas graficamente si abres una antena de un router te darás cuenta que la refractancia esta separada de la salida de la antena...
    saludos

  3. kaoschief

    kaoschief Usuario Nuevo nvl. 1
    16/41

    Registrado:
    6 Ene 2009
    Mensajes:
    137
    Me Gusta recibidos:
    0
    y donde cresta lo conecto al notebook???

  4. flacopelado

    flacopelado Usuario Nuevo nvl. 1
    7/41

    Registrado:
    23 Sep 2007
    Mensajes:
    58
    Me Gusta recibidos:
    1
    y lo has provado? funciona?

  5. jromero1975

    jromero1975 Usuario Nuevo nvl. 1
    7/41

    Registrado:
    13 Jul 2006
    Mensajes:
    79
    Me Gusta recibidos:
    1
    por supuesto que lo he probado, no me arriego a postear y k me aggaren a chuchadas, chaolin

    donde lo conecto al notebook:

    lo puedes abrir y comprar un cable ufl a sma aca:
    http://www.olimex.cl/product_info.php?products_id=383
    sale 4 lukas

    o puedes concetar un router al ntbk y ahi probar la antena , saludos a todos .

  6. niko8128

    niko8128 Usuario Nuevo nvl. 1
    17/41

    Registrado:
    15 Abr 2009
    Mensajes:
    852
    Me Gusta recibidos:
    2
    una consulta cada cudrado mide 12,9cm[​IMG]

  7. ultrapapichulo

    ultrapapichulo Usuario Nuevo nvl. 1
    1/41

    Registrado:
    10 Jun 2009
    Mensajes:
    10
    Me Gusta recibidos:
    0
    vacan compa , nuevamente se agradece su info. esperando q funcionen sus proyectos ultra

  8. yomismo2

    yomismo2 Usuario Casual nvl. 2
    87/163

    Registrado:
    3 Ene 2008
    Mensajes:
    7.837
    Me Gusta recibidos:
    4
    muy buen copy paste.....

    la antena funciona mas omenos nomas

  9. niko8128

    niko8128 Usuario Nuevo nvl. 1
    17/41

    Registrado:
    15 Abr 2009
    Mensajes:
    852
    Me Gusta recibidos:
    2
    y la antena con plato satelital cuando se biene

  10. jromero1975

    jromero1975 Usuario Nuevo nvl. 1
    7/41

    Registrado:
    13 Jul 2006
    Mensajes:
    79
    Me Gusta recibidos:
    1
    miden 30.5mm de centro a centro del alambre
    [​IMG]

  11. jromero1975

    jromero1975 Usuario Nuevo nvl. 1
    7/41

    Registrado:
    13 Jul 2006
    Mensajes:
    79
    Me Gusta recibidos:
    1
    la has probado? este posteo es para que ayudemos a los demas , si tienes resultados podrias postearlos aca, recuerda que funciona horizontal no vertical , si te dio malos resultados, algo puede estar mal en tu antena.

  12. jromero1975

    jromero1975 Usuario Nuevo nvl. 1
    7/41

    Registrado:
    13 Jul 2006
    Mensajes:
    79
    Me Gusta recibidos:
    1
    disculpa amigo, no he tenido mucho tiempo ,pero pronto la posteare y te avisare por mp, saludos
