Hola bueno tengo bastantes dudas sobre esto al cosa es que tengo que instalar 40 puntos de red y no estoy bien claro .
mi duda es :

Tengo una pieza donde se encuentra el moden esa pieza esta a 60 metros en dodne se conectaran los 40 pcs . mi duda es como instalar ?
nose como es el esquema , tengo que colocar el switch en la pieza donde se encuentra el moden cierto? y de ahi sacar 1 solo cable para que valla a los pcs ?
y endodne esten los pcs tener otro switch ??
y donde queda el patch panel es necesario? ...como veran no estoy bien claro como
conoectar todo esto , espero me ayuden para aclarar mis dudas espero me ayuden.

Páguele a alguien que sepa

pero básicamente el switch lo pones con los pcs, cableas los puntos de red hasta un patch panel o directo al switch lo mas central posible y luego sacas un solo cable (cruzado si no hay puerto uplink) desde el switch al modem que ojalá esté configurado en modo bridge y configuras el switch para que se loguee al modem o se conecte por dhcp o dependiendo el tipo de modem.

oktengo el moden lo conecto al switch del switch tendria que sacar los 40 cables para los pcs en la sala que esta a 60 metros ? o tendria que sacar un solo cable y conectarlo a otro switch en la sala donde esten los 40 pcs ? donde quedaria el patch panel?

lo mas logico seria que del modem conectaras un switch inmediatamente despues o sea en la misma salita en donde esta el modem, como para hacer la red escalable al toke
despues del 1er switch saques 1cable(recomendable 2, uno para enlace principal y otro para respaldo) para la sala que tiene los 40 pc, y en la sala instalar un patch panel con 2 switch y ahi distribuir los 40 equipos

eso seria lo mas logico
segun mi opinion claro esta

saludos

Estimado, de partida si tienes 40 pts, necesitarias 1 switch de 40 bocas, o dos de 24.

la secuencia es:

MODEM -----cable------ Router-------------------- 0 pts de red.
----------------------------Switch--------------- 23 bocas
--------------------------- Switch---------------17 bocas


el patch panel, la función que cumple es ordenarte el cuento, me explico...


imaginate que tienes todos los puntos listos, y llegarás a conectarlos al switch, como quedará ese switch ?? uff lleno de cables por todos lados...

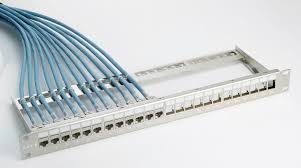

entonces en un rack , si pones el patch panel,

images


te quedará ese orden..---- del cual sacaras pequeños patch cords, que irán al switch...


espero haber aclarado un poco.
